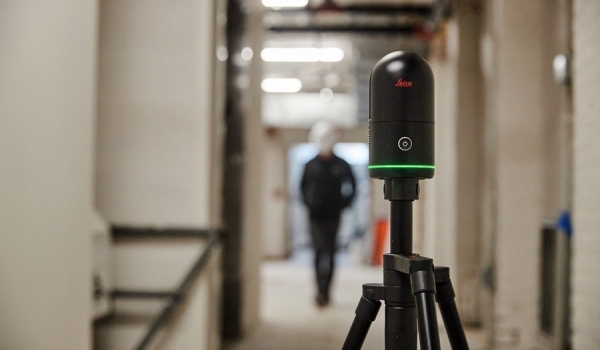

Leica Captivate TS13 馬達式全站儀 Leica Captivate TS13 馬達式全站儀 Leica BLK360 雷射掃描儀 Leica BLK360 雷射掃描儀 Leica GS18 T 全球衛星定位儀 Leica GS18 T 全球衛星定位儀
service

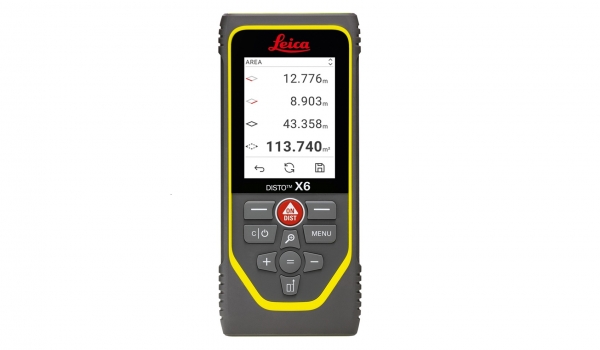

星將儀器主要營業項目包含Total Station 全測站經緯儀、GNSS衛星定位儀/控制器、雷射測距儀、水準儀、雷射水平儀/垂直儀等專業測量儀器產品,主要應用於地籍測繪、河道測量、土地勘測及工程建設相關產業,提供客戶優質且多元的產品選擇,無論是工程的品質保障或是量測的精度要求都能有超乎水準的成果。
news
10
2020/06
【應用案例】Leica BLK360 在旋轉樓梯裝修的應用 ►現有方式1、拉尺測量+CAD繪圖:旋轉樓梯玻璃扶手是特殊的異形結構,使用直角尺、鋼尺測量然後繪製CAD圖下料的方式,並不能形象準確地反應其形狀,往往造成偏差。2、簡易模具:常見的處理方法是製作模具,利用鋁塑板、膠合板貼合毛坯的主體結構做好型,測量好尺寸比例等後將樣板模具運送至加工廠下料,車間根據模型的粗略半徑、弧度、扭度等加工製作扶手然後現場多段拼接。►痛點難點目前作業方式存在測量難、下單難、安裝難的問題,具體表現為三個方面:>>三維實景複製輕鬆解決<<一、專案情況:某大學教學樓旋轉樓梯,高度約8m二、專案實施方:深圳極光點雲技術有限公司三、作業用時:以土建結構為例1.資料獲取:21次全景掃描+拍照,1.5小時2.點雲處理:40分鐘3.後處理分析:2小時四、作業過程:1.結構掃描,在LeicaRegister360智慧點雲處理軟體自動拼接2.設計模型和點雲碰撞檢查,優化玻璃扶手設計,並交付下料。3.出廠成品檢核和虛擬安裝,檢查安裝偏差,確保精度,放樣怎麼獲取,模型想怎麼出就怎麼出,再也不怕模具浪費了!撰稿:HDS渠道沈宁
03
2020/03
【應用安裝】Leica RTC360 3D雷射掃描儀-安裝應用 一、應用背景1、行業需求生產大型構件的工廠一般在產品出廠前,都需要提前對各分段分層進行組裝測試,確保尺寸符合安裝精度,保證運輸到現場後安裝順利、品質合格。2、現狀與痛點如果使用銦鋼尺測距,方法複雜,測量人員勞累不堪,效率低,耗費時間長,而且精度受到測量人員專業程度影響,一旦出現超限需要返工,反而大大增加了成本。圖1傳統的手拉鋼尺法實際中也會採用提前測試安裝的辦法。由於各構件體積大、重量重,基本在不同產線生產,需要吊裝各個構件,再實際安裝在一起。這種安裝測試的方法雖然達到了預計試驗目的,但是需要耗費大量的時間和人力。有沒有一種辦法,既可以全方位獲取尺寸資訊,精確判斷組裝合格與否,又可以無需實際安裝,大量節省時間人工,降低成本呢?二、應用新方案首先採用LeicaRTC360即時3D雷射掃描儀收集構件的表面以億計的高精度3D坐標點,得到高精度1:1模型,然後在搭配的LeicaCyclone點雲極速處理軟體中對點雲進行拼接等處理,最後,在專業的Cyclone3DR以軟體中進行虛擬安裝測試,大大縮短安裝測試時間,降低了大量成本。三、應用案例1、項目概況(1)地點:某大型工廠(2)內容:對生產的大型工件,需要將兩個或者多個工件進行預安裝(3)要求:外業點雲掃描及數據處理比較傳統方法和3D雷射掃描法的速度進行虛擬安裝測試檢查虛擬安裝尺寸精度2、作業過程(1)現有模型數據整理根據設計、加工,取得拼接安裝的理論3D幾何模型(2)外業點雲收集利用掃描儀實測構件外輪廓3D點雲,一般無法一次性掃描全部輪廓,需要多次轉換掃描測站圖23D雷射掃描儀獲取構件表面點雲LeicaRTC360三維激光掃描儀作業實測情況:掃描過程中無需標靶,RTC360視覺追踪實現自動拼接架站無需整平,放穩即可測量。單站作業時間快,中分辨率一站51秒,共掃描8站,用時10分鐘。(3)點雲拼接實測數據導入CycloneRegister360點雲處理軟體進行拼接等預處理,分別形成各實體構件的外輪廓點3D點雲數據。軟體可對多測站掃描獲取的點雲進行自動拼接,並生成可靠精度拼接報告。處理過程直觀簡單,只需10分鐘不到,便可完成8站數據的拼接,拼接誤差不超過1mm。圖3LeicaRegister360軟體自動點雲拼接(4)點雲分割去噪刪除無關部分的點雲數據,只保留預安裝的各個構件圖4去噪後得到各個構件點雲數據(5)坐標統一利用公共點擬合將分段構件的坐標合併轉換為統一的整體坐標圖5擬合與坐標變換(6)模擬安裝成果輸出點雲模型坐標實現統一,完成模擬拼裝,可以進行尺寸量測,得到各剛性梁構件接口標高、管中心距等偏差結果。圖6剛性梁預安裝偏差如誤差超限,則需繼續調整修正,直到誤差達到安裝精度要求。3、3D雷射掃描新方案精度驗證對安裝完成後的整體利用鋼捲尺進行檢核,兩種結果進行對比。誤差完全滿足±5mm的安裝精度要求。通過鋼捲尺以及安裝後設計值進行精度驗證,充分證明了RTC360超高掃描精度。LeicaRTC3603D雷射掃描解決方案在大型工件預安裝中完全滿足精度需求。圖7與檢核點對比結果四、總結LeicaRTC3603D雷射掃描儀在大型構件預安裝中具有很多優勢,主要體現在:效率高:掃描效率高,最快26秒即可完成一站掃描;無需運輸吊裝,相比原先需要將各個構件運輸到同一車間實際安裝,採用LeicaRTC360新方案直接在原車間就可以,減少了中間運輸環節;拼接簡單快速,VIS視覺追踪系統為後期數據拼接提供了便利和保障,拼接時間大大降低。相比吊裝法最少需要半天時間才可以完成,採用RTC360只需要不到一小時即可完成整個預安裝過程。精度高:LeicaRTC360精度可靠,掃描精度達1mm,數據拼接精度可靠,點雲無分層,點雲成果精度高。實例證明LeicaRTC360產品精度符合要求,是可靠的數據獲取手段。更直觀:三維虛擬安裝技術,通過Cyclone3DR軟體更加直觀展示了各個構件按照設計要求裝配的效果,所需的關鍵位置尺寸的資訊,清晰準確,為安裝調整提供了精準且直觀的依據。“現場操作只需1人即可,操作非常簡單方便,而且成果圖文並茂,我們要把這種辦法寫入技改方案!”這句話正是客戶內心想法的真實吐露。撰稿:HDS渠道沈寧張正
01
2019/05
【應用案例】Leica BLK360在水利行業中的相關應用 “項目概況”安徽省某水電站已運營多年,部分裝置設備老舊,現打算對其進行翻新整改並數位化存檔。由於早期設計施工圖紙殘缺,沒有相關資料,導致工程無法順利進行。LeicaBLK3603D雷射掃描儀能夠快速獲取建築三維資訊,準確還原複雜結構,小巧靈活,簡單方便,完美解決了水電站內部複雜環境中,測量難、拍照難等問題。“LeicaBLK3603D雷射掃描解決方案”“作業內容”2、水電站車間►車間一層內部有多個大型水電設備,呈“一“字形排列,地面為彩色油漆刷成,頂部有大型行車,牆壁附近有儀錶箱。車間共設11站,耗時約35分鐘。內業資料自動拼接處理,設備、儀錶、行車結構資訊完整。►車間二層較為狹長,管道線路較多,設站位置均為狹小空間。共掃描6站,耗時約20分鐘。自動拼接後查看精度,點雲誤差僅為5毫米,尺寸準確,色彩清晰。•點雲成果展示:3、水壩內部設備►水壩內部空間狹小,樓梯較多,輕巧的LeicaBLK360使用起來非常容易,外業操作人員勞動強度小,工作體驗好。此外掃描的裝置眾多,很多外觀相似,在內業處理時軟體能夠自動拼接,無需人為識別,非常簡單,不會出錯,保證成果準確。排水設備•根據點雲資料製作三維模型“總結”LeicaBLK360掃描器在整個作業流程中的優勢非常明顯。儀器體積小,重量輕,單人即可完成所有操作,降低勞動強度,節約人力物力。設站靈活,BLK360放置方便,無需整平,特別適合狹小空間,減少掃描盲區,獲取完整資料。作業迅速,BLK360每站360°HDR全景影像+高精度高解析度三維點雲資料獲取僅需3分鐘。設站數越多,工作效率提升越明顯。操作簡單,機身只有一個操作鍵,使用方便,無需專業測量知識,無需特殊培訓,上手容易。撰稿:雷射掃描管道關馳
17
2019/04
都市測量利器 — Leica GS18 -------都市測量所面對的問題點------測量範圍廣,測點區域集中。而都市高遮擋和容易被干擾的環境對儀器的應用、數據時效性及精度都有更高的要求。RTK作為常規儀器,具備操作簡單、精度高、時效性強等特點,但在要求更為苛刻的都市測量環境下,其應用並沒有發揮到極致......LeicaGS18傾斜儀的問世,為都市測量提供了更加高效的測量方案,讓RTK系統更加簡單,更適合都市測量應用1.)LeicaGS18傾斜儀在淨空環境下,可接收超過30顆衛星同時參與RTK解算,即使是在高樓下作業也能輕鬆獲得固定解。LeicaGS18傾斜儀採用新一代的ME7測量引擎,能跟蹤現有和未來規劃的所有GNSS信號,結合自身的自適應性算法,自動選擇最好的衛星組合、切換最佳的差分改正數據。減少了在嚴寒酷暑下的等待時間,提升了測量舒適性。2.)傳統RTK在測量過程中需要定心定平,對測量人員有一定的要求,也增加了測量的耗時。而LeicaGS18傾斜儀採用了IMU測量方案,無需看氣泡,真正實現了即測即走。將RTK測點時間從5~10秒減少到2~3秒,同時避免人為操作導致的誤差,提高了測量精度。3.)在牆角、電線桿、台階等特殊位置上,使用LeicaGS18傾斜儀只需將對中桿尖放到待測點上即可獲得點位的三維坐標,無需多餘的計算工作。並且測量數據可以3D效果直接呈現在控制器上。哪裡測過,哪裡需要補測,一目了然。測量完成後,所測數據可直接以CAD成果輸出,省去了內業連線、畫圖的煩惱,真正實現一步到位。.embed-container{position:relative;padding-bottom:56.25%;height:0;overflow:hidden;max-width:100%;}.embed-containeriframe,.embed-containerobject,.embed-containerembed{position:absolute;top:0;left:0;width:100%;height:100%;}.embed-container{position:relative;padding-bottom:56.25%;height:0;overflow:hidden;max-width:100%;}.embed-containeriframe,.embed-containerobject,.embed-containerembed{position:absolute;top:0;left:0;width:100%;height:100%;}
