【應用案例】Leica BLK360 在旋轉樓梯裝修的應用|星將儀器Highrise(Leica測量系統台灣授權代理)

10
2020/06

►現有方式

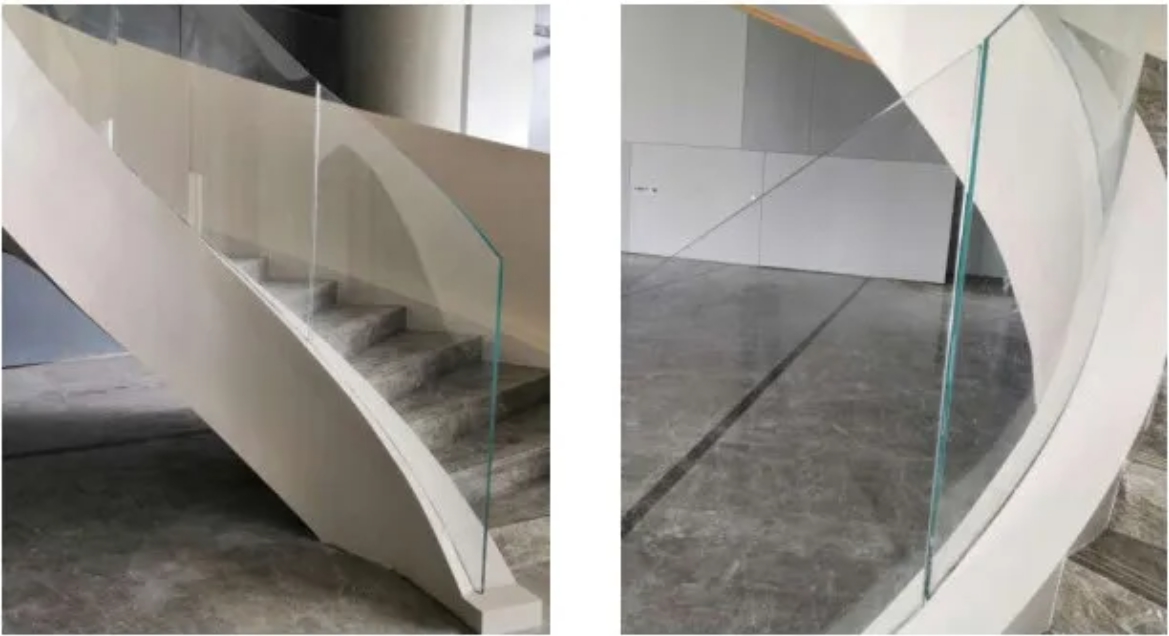

1、拉尺測量+CAD繪圖：旋轉樓梯玻璃扶手是特殊的異形結構，使用直角尺、鋼尺測量然後繪製CAD

圖下料的方式，並不能形象準確地反應其形狀，往往造成偏差。

2、簡易模具：常見的處理方法是製作模具，利用鋁塑板、膠合板貼合毛坯的主體結構做好型，測量好

尺寸比例等後將樣板模具運送至加工廠下料，車間根據模型的粗略半徑、弧度、扭度等加工製作扶手然

後現場多段拼接。

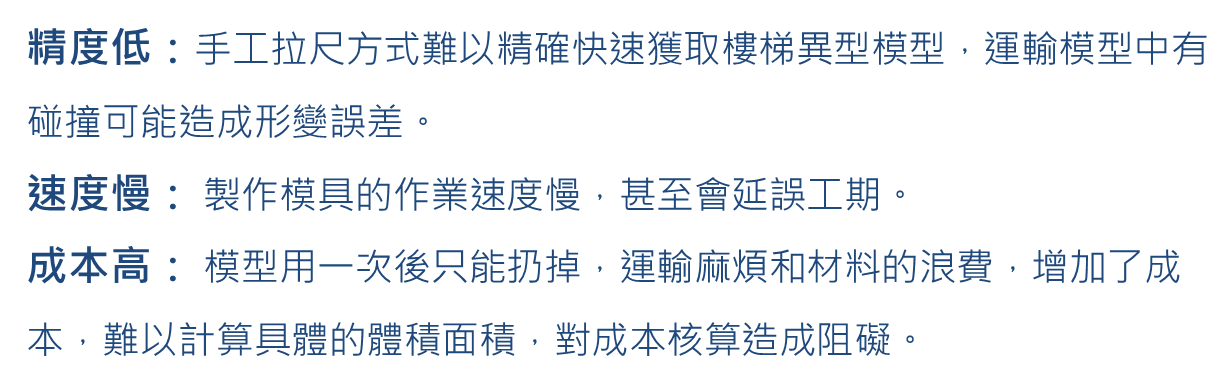

目前作業方式存在測量難、下單難、安裝難的問題，具體表現為三個方面：

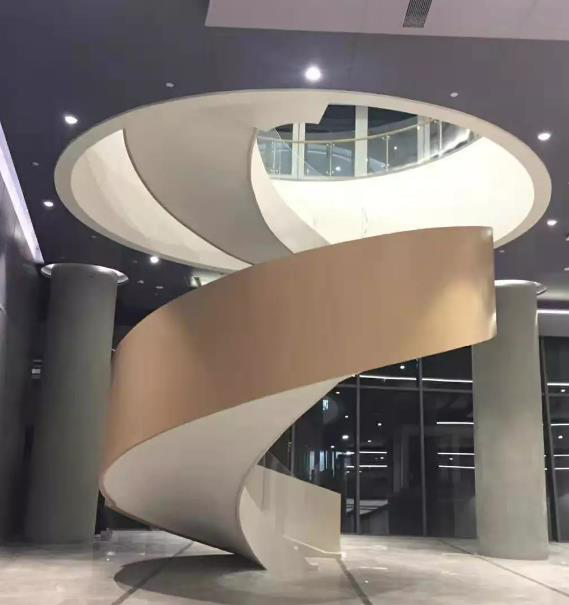

一、專案情況：某大學教學樓旋轉樓梯，高度約8m

二、專案實施方：深圳極光點雲技術有限公司

三、作業用時：以土建結構為例

1.資料獲取：21次全景掃描+拍照，1.5小時

2.點雲處理：40分鐘

3.後處理分析：2小時

四、作業過程：

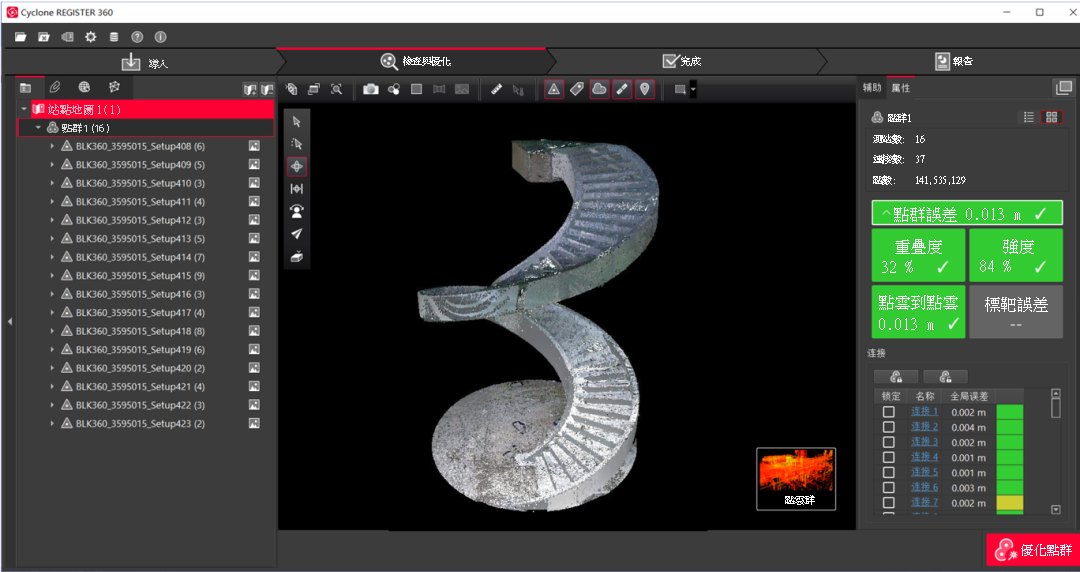

1. 結構掃描，在Leica Register360智慧點雲處理軟體自動拼接

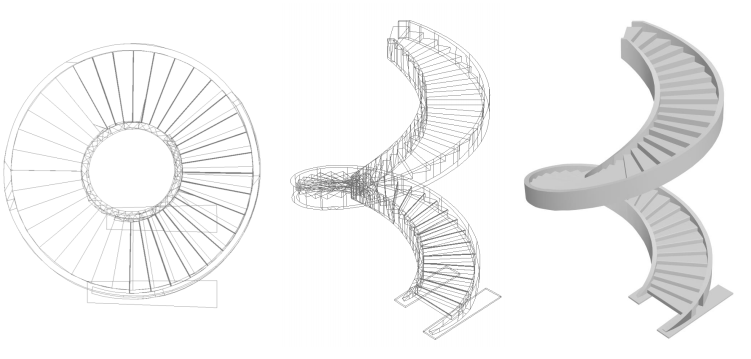

2. 設計模型和點雲碰撞檢查，優化玻璃扶手設計，並交付下料。

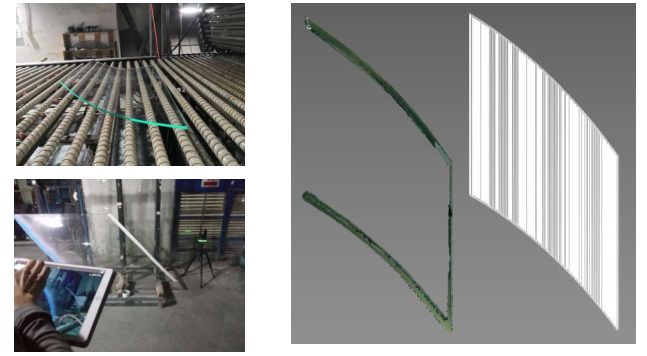

3. 出廠成品檢核和虛擬安裝，檢查安裝偏差，確保精度，放樣怎麼獲取，模型想怎麼出就怎麼出，

再也不怕模具浪費了！

撰稿：HDS渠道沈宁
